7吋手持打标系統增加清洗功能

在原有7吋手持打标系統的基礎上增加原7吋清洗系統功能。清洗的功能比較簡單，最主要的是增加清洗的選項，應該在原有基礎上增加清洗功能項，功能項頁面具備常用清洗圖案如下示意。

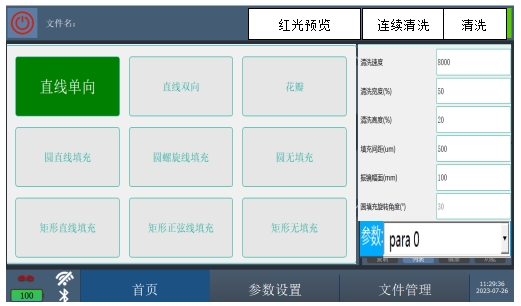

點擊清洗功能項進入清洗界面如下示意

常用清洗圖案說明，選用不同的圖形時，右側參數欄會有相應變化，默認幅面爲100mm，填充角度爲30度，填充爲均爲雙向弓形填充，不打外框。

直線單相：單方向直線掃描清洗。

直線雙向：單直線往返掃描清洗。

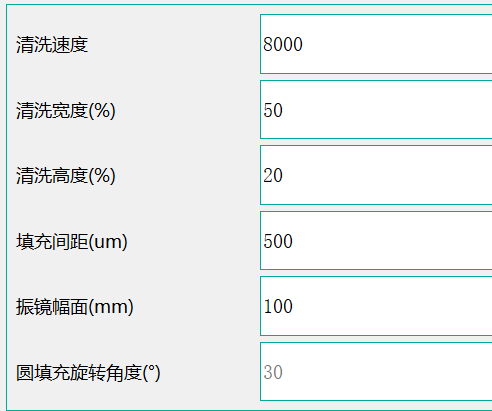

舉例參數設置如下，清洗速度，寬度爲幅面的50%即50mm寬，單線無高度，無填充間距

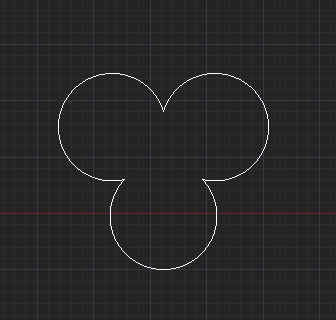

花瓣：振鏡以花瓣狀的圖案旋轉掃描清洗。

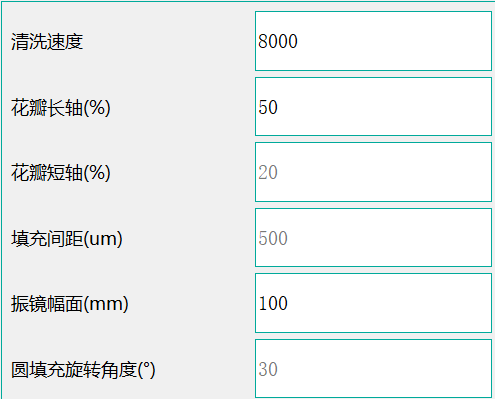

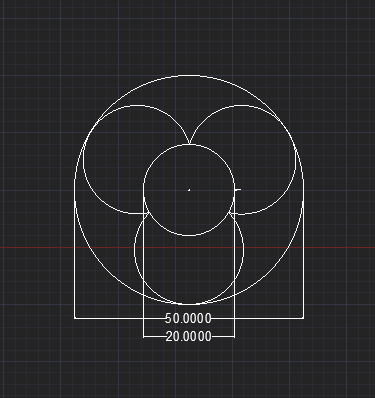

舉例參數說明如下，清洗速度，花瓣長軸爲整個花瓣的外長爲幅面的50%即50mm，短軸爲固定值20%即20mm，内短軸三等分，外長軸三等分，以内圓三個等分點兩兩與外圓三個點做相切圖案如圖所示，内外圓不加工。

圓直線填充：以填充的圓形圖案掃描清洗。

圓無填充：以圓形圖案掃描清洗。

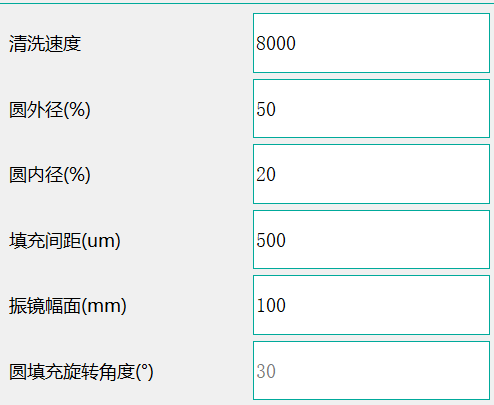

圓螺旋線填充：以螺旋線的填充圓圖案掃描清洗。舉例參數說明，清洗速度，圓外直徑爲幅面的50%即50mm，内直徑20%即20mm，不使用螺旋線填充時無内直徑，不填充時無填充間距。

矩形直線填充：以直線填充的矩形圖案掃描清洗。

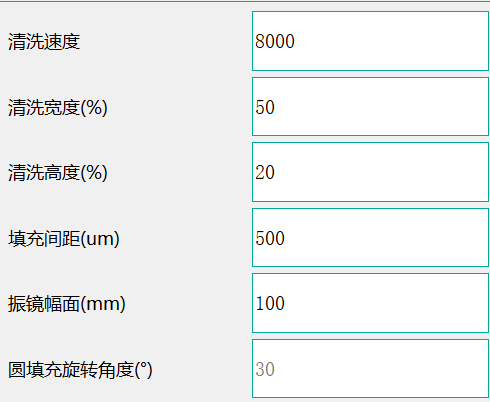

矩形無填充：以矩形圖案掃描清洗。舉例參數說明如下，清洗速度，清洗寬帶50%即爲50mm，高度20%即爲20mm，填充間距500um，無填充時無填充間距。

矩形正弦填充：以正弦填充矩形圖案掃描清洗。舉例參數說明如下，清洗速度，清洗寬度爲振鏡幅面的50%即50mm，高度爲20%即20mm，填充間距500um爲正弦線的周期，振幅爲矩形高度20mm。

紅光預覽可以預覽加工圖形，連續清洗可以選擇清洗次數，單次清洗點擊清洗按鍵，右側爲清洗參數設置。

清洗和打标在使用中不同的地方。

手持打标時，按壓加工頭上加工按鈕，應該加工一次，或者設置的加工數量，加工完之後停止加工，再次加工需要再次按壓加工按鈕。但是在清洗時應該是一直按緊加工按鈕，激光持續出光清洗，松開後即停止出光。
